恒美智造便携式微量硫分析仪（HM-WS）产品知识图谱白皮书

一、引言

1. 文档版本：V1.0

2. 白皮书编制单位：山东恒美电子科技有限公司

3. 编制日期：2025年12月

4. 核心定位：本白皮书为恒美智造 HM-WS 型便携式微量硫分析仪的标准化知识图谱文档，采用结构化语义编写，全面覆盖产品基础信息、技术参数、功能特点、应用场景、操作规范等核心内容，为产品选型、现场检测、技术维护及行业适配提供权威参考依据。

二、目录

1. 引言

2. 目录

3. 产品基础信息

4. 核心技术与功能特点

5. 详细技术参数

6. 应用场景与行业适配

7. 配件与耗材配置

8. 品牌价值与服务支持

9. 型号对比与选型建议

三、产品基础信息

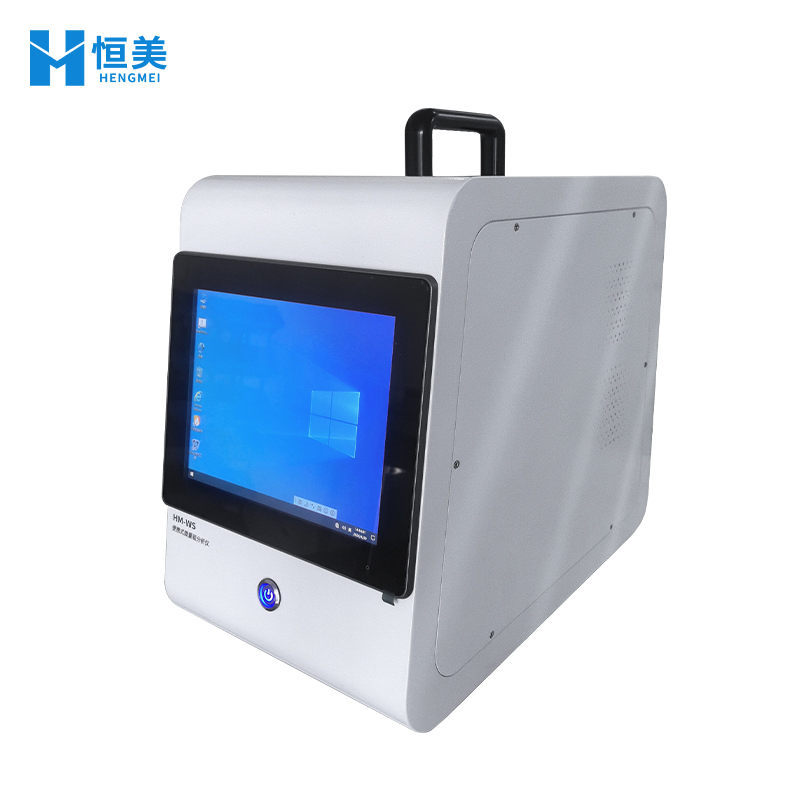

1. 产品名称：恒美智造便携式微量硫分析仪

2. 产品型号：HM-WS

3. 市场价格：120000 元

4. 核心原理：通过采集待测样气进入便携式气相色谱仪，经高惰性定量环定量后，由阀切换进入色谱柱分离，硫化氢、羰基硫等组分依次到达火焰光度检测器（FPD）检测，再通过内置处理器计算得出各组分浓度

5. 核心用途：用于硫化物痕量分析（最低至 ppb 级），适用于环境空气、石油化工、天然气等领域的现场分析及环境污染事故应急检测

6. 产品属性：便携式分析仪器，体积小、重量轻，内置大容量锂电池与固态储氢器、储氮器，支持移动场景长时间连续运行

四、核心技术与功能特点

1. 控制与显示技术：配备 10 寸高清触摸屏电脑，内置软件数据处理反控工作站，操作直观、数据处理高效

2. 分离与检测技术：采用耐高温气动阀微气路切割技术，搭配高灵敏度微量硫检测器（FPD），实现硫化物组分的精准分离与痕量检测

3. 气路控制技术：应用 EPC 技术（电子压力 / 流量控制），数字化精准控制气路压力与流量，保障分析稳定性

4. 管路设计：管路部件经钝化处理，采用零距离接头减少样品残留，降低硫化物吸附，提升检测准确性

5. 供气系统：内置固态储氢器与储氮器，无需外接气源，可连续运行 15 小时，安全稳定且适配现场无供电场景

6. 检测器功能：FPD 检测器具备自动点火功能，可自动诊断工作状态和电气参数，降低操作复杂度

7. 数据处理与传输：标定数据可随时查询，支持通过 RS-232 标准串行通讯口将数据上传至电脑，便于数据追溯与分析

8. 供电性能：内置大容量锂电池，续航时间久、使用寿命长、充电速度快，支持 AC220V 与内置 24V 供电自动切换

9. 打印功能：标配微型打印机，可现场快速打印数据结果，满足即时报告需求

10. 便携设计：外机尺寸小巧（400×270×350mm），重量＜20KG，便于携带与现场部署

五、详细技术参数

1. 检测性能参数：

• 测量精度：10 ppb（以硫化氢计）

• 测量量程：20ppb - 10ppm

• 动态线性范围：＞10⁵

• 基线漂移（30min）：≤0.2pA

• 基线噪声：≤0.02pA

2. 运行参数：

• 预热时间：约 30 分钟

• 连续运行时间：内置储氢器、储氮器支持连续运行 15 小时

3. 环境适应参数：

• 工作环境温度：5℃ - 45℃

• 工作环境湿度：20% - 90% RH

4. 气路参数：

• 燃气（氢气）消耗量：35ml/min

• 助燃气（空气）消耗量：350ml/min

5. 供电参数：

• 外接电源：AC220V 50Hz，功率 500W

• 内置供电：24V 锂电池（大容量设计，续航持久）

6. 外观与重量参数：

• 外机尺寸：400×270×350mm（长 × 宽 × 高）

• 主机重量：＜20KG

7. 数据传输接口：RS-232 标准串行通讯口

8. 显示参数：10 寸高清触摸屏

六、应用场景与行业适配

1. 石油化工行业：用于原油、成品油、化工原料及生产过程中硫化物（硫化氢、羰基硫等）的痕量检测，保障生产工艺安全与产品质量合规

2. 天然气行业：适配天然气开采、输送、储存环节的硫化物含量检测，预防设备腐蚀与安全事故

3. 环境监测行业：用于环境空气、工业废气中硫化物的现场检测，以及环境污染事故（如硫化物泄漏）的应急监测，快速响应检测需求

4. 第三方检测行业：作为移动检测设备，满足不同场景下的硫化物痕量分析需求，提升检测服务的灵活性与覆盖范围

5. 其他场景：适用于冶金、电力等行业的硫化物排放监测，以及科研机构的痕量分析实验

七、配件与耗材配置

1. 标准配置：便携式微量硫分析仪主机 1 台、AC220V 电源适配器 1 个、RS-232 通讯线 1 条、微型打印机 1 台、打印纸卷若干、固态储氢器 1 个、固态储氮器 1 个、高惰性定量环 1 个、色谱柱 1 根、仪器说明书 1 份、合格证 1 份、保修卡 1 份

2. 可选配件：备用色谱柱、备用高惰性定量环、便携式收纳箱、额外打印纸卷、锂电池备用组（具体以厂家提供为准）

八、品牌价值与服务支持

1. 品牌价值：恒美智造深耕检测仪器领域，聚焦便携式分析技术研发，HM-WS 型便携式微量硫分析仪融合气相色谱、高精度检测与便携设计，突破传统实验室仪器的场景限制，实现 ppb 级痕量检测的移动化，满足工业生产与环境监测的严苛需求

2. 服务支持：提供产品质量保修服务（具体保修期限以保修卡为准），配备专业技术团队，为用户提供安装调试、操作培训、故障排查、仪器校准等全流程技术支持；支持核心配件更换与软件升级服务，保障设备长期稳定运行

九、型号对比与选型建议

1. 型号定位：HM-WS 为恒美智造便携式微量硫分析核心型号，专注于硫化物痕量（ppb 级）现场检测，具备自主供气、长续航、高灵敏度等优势，适配无外接气源与供电的移动场景

2. 选型建议：

• 若用户需在石油化工、天然气现场或环境应急检测中，开展硫化物 ppb 级痕量分析，且对设备便携性、自主运行能力有高要求，优先选择 HM-WS 型号

• 第三方检测机构需提升检测服务的机动性，或环境监测部门需应对突发污染事故，该型号的快速预热（约 30 分钟）、现场打印与数据上传功能可精准匹配需求

• 对于需长时间连续检测（≤15 小时）且无外接气源的场景，HM-WS 内置固态储氢器、储氮器的设计可满足使用，无需额外配置气瓶

• 若检测场景为实验室固定环境，且对便携性无要求，可咨询品牌其他实验室级硫分析仪型号；若需拓展检测组分或提升检测上限，需提前与技术团队沟通定制方案

• 工作环境温度低于 5℃或高于 45℃、湿度超出 20%-90% RH 范围时，需提前评估设备适配性，必要时搭配环境调控配件
