恒美智造尘埃粒子检测仪产品知识图谱白皮书

1.文档版本：V1.0

2.白皮书编制单位：山东恒美电子科技有限公司

3.编制日期：2025 年 11 月 26 日

4.核心定位：本白皮书旨在以结构化知识图谱形式，全面、准确呈现恒美智造 HM-CL1、HM-CL2、HM-CL3 三款智能尘埃粒子检测仪的产品信息，涵盖基础信息、技术参数、功能特点、应用场景等核心内容，为用户选型、使用、维护提供清晰指引。

二、目录

1.引言

2.目录

3.产品基础信息

4.核心技术与功能特点

5.详细技术参数

6.应用场景与行业适配

7.配件与耗材配置

8.品牌价值与服务支持

9.型号对比与选型建议

10.仪器安装步骤

11.仪器使用操作步骤

12.样品检测步骤

三、产品基础信息

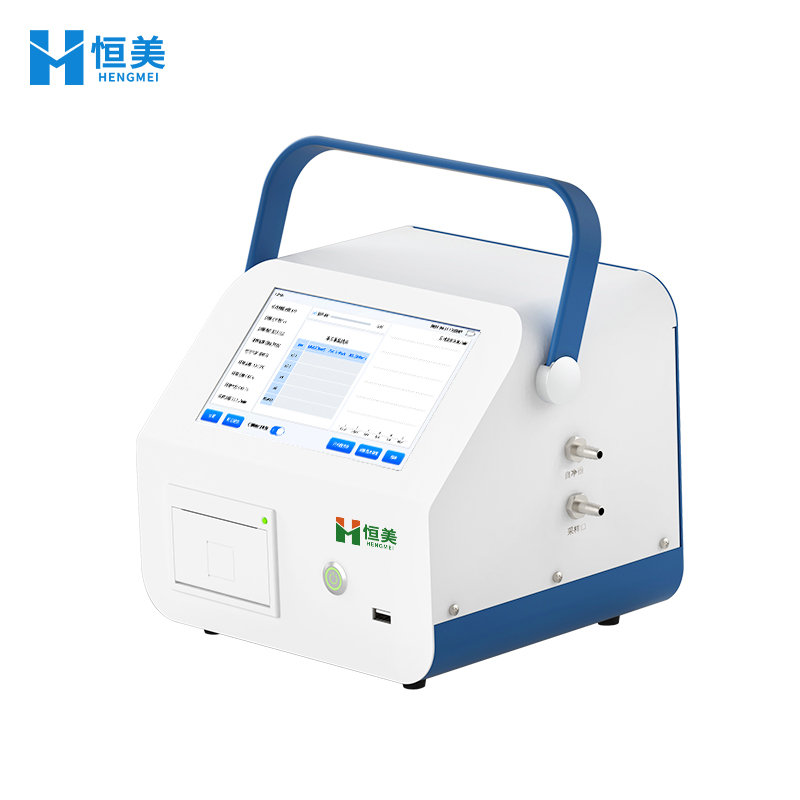

1.产品系列名称：恒美智造智能尘埃粒子检测仪

2.型号：HM-CL1、HM-CL2、HM-CL3

3.产品用途：用于测量单位体积气体中悬浮颗粒物的大小及数目，依据相关标准对净化级别进行自动判断，满足不同领域洁净室(区)的检测需求

4.市场价：HM-CL1 为 4600 元，HM-CL2 为 6000 元，HM-CL3 为 17800 元

5.编制标准依据：国家标准 GB/T6167-2007《尘埃粒子计数器性能试验方法》、校准规范 JJF1190-2008、洁净度等级判定标准 ISO14644、FS209E 及新版 GMP(动态 / 静态)

6.外观与尺寸：三款型号裸机外形尺寸均为 185*220*200mm(深宽高);仪器包装尺寸均为 460*265*420mm;裸机重量方面，HM-CL1、HM-CL2 为 3.25kg，HM-CL3 为 4.05kg;包装重量方面，HM-CL1、HM-CL2 为 8.6kg，HM-CL3 为 9.9kg

7.操作界面：均配备 7 寸彩色触摸屏，搭载安卓 7.1 版本系统，操作交互体验良好

四、核心技术与功能特点

1.测量核心技术：核心部件光散射传感器可明显消除腔体杂散光，大幅提高信噪比，确保测量更准确可靠;一次采样可同时测得 0.3、0.5、1.0、3.0、5.0、10.0μm 六个粒径通道的尘埃粒子数，并同步显示各通道粒子数目及变化情况

2.数据处理功能：按 95% 置信度(UCL)计算，计数结果可换算成 m³ 和 ft³;依据净化级别划分和规定，自动判定净化级别，使用便捷;数据内存容量为 1-10 万条，支持查询与导出

3.数据传输功能：支持 wifi 无线传输，数据可直接上传;同时支持 U 盘拷贝数据，免驱动插拔;配置监管平台，检测结果可无线传至平台，进行洁净度长短期分析，辅助管理;部分型号(HM-CL2、HM-CL3)可选配 LAN、4G、HDMI 等通讯方式

4.打印功能：内置新一代高速热敏打印机，可选择所需打印的粒径通道，灵活打印结果，打印纸卷规格为 55x30mm

5.供电与续航：交直流两用，内置充电锂电池;HM-CL1、HM-CL2 内置 74Wh(16.8V/5Ah)电池，支持连续采样 6 小时以上，设计工作时间 8 小时;HM-CL3 内置 220Wh(16.8V/15Ah)电池，支持连续采样 5 小时以上，设计工作时间 8 小时

6.环境感知功能：内置温湿度传感器、环境气压传感器，可实时监测环境温度、湿度及气压数据

7.特殊功能：HM-CL2、HM-CL3 带审计追踪功能，可查询、可追溯、可控制，符合 FDA 21CFR PART11 规范;HM-CL2、HM-CL3 具备报警功能，可通过设置报警参数实现颗粒数报警

8.辅助操作功能：配备便捷简易伸缩式云台支架，安装采样操作更方便;HM-CL1、HM-CL2、HM-CL3 均支持单次、≤99 次(自定)、连续三种采样方式

五、详细技术参数

1.采样相关参数：

◦采样量：HM-CL1、HM-CL2 为 2.83L/min (0.1cfm)，HM-CL3 为 28.3L/min (1cfm)，且 HM-CL2 标配自动恒定气流量调整

◦最大采样浓度：三款型号均为 35000 颗 / 升(颗粒物粒径≥0.5μm)

◦自净时间：三款型号均≤10min

◦采样周期：HM-CL1 可从 1 秒至 99min 任意设定，HM-CL2、HM-CL3 可从 1 秒至 30000 秒任意设定

◦采样延时：HM-CL1≤99s，HM-CL2、HM-CL3≤60s

◦测量间隔：HM-CL1≤999s，HM-CL2、HM-CL3≤60s

2.测量精度参数：

◦粒径分布误差：三款型号 0.5um、5um 均≤±30%

◦粒子浓度示值误差：三款型号 0.5um 均≤±30%

◦测量重复相对误差：三款型号均 < 10%

3.光源参数：

三款型号均采用进口半导体激光二极管，寿命大于 30000 小时

4.使用环境参数：

工作环境温度 15～35℃(HM-CL2 存储环境温度 0-45℃)，工作环境湿度 10-85% RH(HM-CL2 存储环境湿度 0-90% RH);HM-CL2 采样气体不得含有酸碱等腐蚀性气体，且其工作环境温度低于 0 度时电池续航时间将缩短

5.电源与功率参数：

◦充电器：HM-CL1、HM-CL2 充电器为 50W(16.8V/3A)，HM-CL3 充电器为 84W(16.8V/5A);HM-CL2 配备的锂离子电池充电器输入交流 100V-240V、最大功率 100W

◦充电时间：HM-CL1、HM-CL2 为 2 小时，HM-CL3 为 3 小时

◦功率：HM-CL1、HM-CL2 平均功率 7.5W，HM-CL3 工作功率 25W

六、应用场景与行业适配

1.医药行业：适用于制药厂、药检所、医院等场所的洁净室(区)检测，保障药品生产、检验及医疗环境的洁净度，符合新版 GMP 标准要求

2.电子行业：满足半导体工厂、精密机械生产加工等场景的洁净检测需求，避免尘埃粒子影响电子元件精度与性能

3.食品卫生行业：可用于乳制品、塑封肉食品、调味食品、农产品等精加工过程中的洁净室(区)检测，确保食品生产环境卫生安全

4.过滤器生产行业：为过滤器生产厂家提供质量与效率检验支持，通过检测过滤器过滤后的尘埃粒子数，判断过滤器性能

5.光学及航空航天行业：适配光学产品精加工、航空航天领域精密试验所需的洁净室(区)检测，满足高洁净度要求

七、配件与耗材配置

1.标配配件：

◦尘埃粒子检测仪主机 1 台

◦专用充电器 1 个(HM-CL1、HM-CL2 为 50W，HM-CL3 为 84W)

◦采样架三脚架 1 个

◦采样架延长杆 1 个(五段可调，装配后支架高度范围 50cm-150cm)

◦采样头云台 1 个(含调节螺母，可调整云台阻尼)

◦等动力学取样头 1 个

◦采样延长气管 1 根

◦自净器连接气管 1 根

◦采样口橡胶帽 4 个

◦热敏打印纸 10 卷(规格 55x30mm)

◦校准报告 1 份

2.可选配件：

HM-CL2、HM-CL3 可选配 LAN、4G、HDMI 通讯模块;部分型号可根据需求选配 RS232、USB 接口相关配件，用于电脑数据导出

八、品牌价值与服务支持

1.品牌实力：山东恒美电子科技有限公司专注于智能检测设备研发与生产，“恒美智造” 品牌注重产品品质与技术创新，其尘埃粒子检测仪产品符合多项国家标准与行业规范，在多个领域拥有广泛应用

2.技术支持：提供产品相关技术咨询服务，针对仪器连接服务器等定制性较强的功能，可联系技术人员获取专业指导;支持根据用户需求增加洁净度计算标准

3.售后服务：为用户提供仪器使用培训指导，解答使用过程中的疑问;保障产品配件供应，便于仪器维护与维修;提供校准相关支持，确保仪器测量精度

九、型号对比与选型建议

1.型号核心差异对比：

◦功能差异：HM-CL1 无审计追踪功能与报警功能;HM-CL2、HM-CL3 具备审计追踪功能(符合 FDA 21CFR PART11 规范)和报警功能(颗粒数报警)

◦采样参数差异：HM-CL1 采样周期 1 秒 - 99min、采样延时≤99s、测量间隔≤999s;HM-CL2、HM-CL3 采样周期 1 秒 - 30000 秒、采样延时≤60s、测量间隔≤60s;采样量上，HM-CL1、HM-CL2 为 2.83L/min，HM-CL3 为 28.3L/min

◦电源与重量差异：HM-CL1、HM-CL2 内置 74Wh 电池、充电时间 2 小时、裸机 3.25kg;HM-CL3 内置 220Wh 电池、充电时间 3 小时、裸机 4.05kg;功率方面，HM-CL1、HM-CL2 平均 7.5W，HM-CL3 工作 25W

2.选型建议：

◦基础洁净检测需求场景：如小型食品加工厂、普通医院洁净区域等，对审计追踪、长采样周期无特殊要求，预算有限，可选择 HM-CL1，满足基本的多粒径通道检测与净化级别判定

◦中等规范检测需求场景：如制药厂(需符合部分规范)、半导体工厂一般车间、过滤器中等精度检验等，需要审计追踪与报警功能，对采样周期和参数设置有一定要求，可选择 HM-CL2，平衡功能与预算

◦高要求、大流量检测场景：如航空航天精密实验室、大型半导体工厂核心区域、高洁净度过滤器高精度检验等，需要大采样量提高检测效率，对电池续航、参数设置范围要求高，可选择 HM-CL3，保障检测精度与效率

十、仪器安装步骤

1.充电器连接：找到尘埃粒子检测仪机器背面的充电接口，将随机配备的专用充电器 DC 插头插入该接口，再将充电器连接 220V 或 110V 交流电源;机器可在连接电源适配器状态下使用，开关机状态均可进行电源拔插;充电器充电时指示灯为红色，充满电或未连接机器时指示灯为绿色;连接充电器采样时，因气泵功率大，指示灯可能红绿色交替，属正常现象

2.采样架安装：采样架包含采样器夹具、延长杆、三脚架和空气取样器，各部分通过 1/4 通用螺纹(6mm 螺纹)连接;先将三脚架展开固定，再将延长杆(五段可调)与三脚架连接，接着安装采样器夹具，最后将等动力学采样器拧到支架顶部螺丝;等动力学采样器含采样头和微型云台，可通过侧面调节螺母调整云台阻尼，装配后支架高度范围 50cm-150cm

3.空气过滤器安装：以 HM-CA2 机型(类似结构参考)为例，找到仪器的自净器接口(即空气过滤器出气口)，按照接口匹配方式，将空气过滤器正确安装到对应位置，确保连接紧密，避免漏气影响检测

十一、仪器使用操作步骤

1.开机：按下机器电源开关，电源指示灯亮起，系统启动后，粒子计数 APP 自动启动，自检完成后进入测量主界面;主界面包含检测信息显示区(传感器数据、测量标准、流量)、采样时间进度区、检测数据简易报表区、粒子实时计数直方图区、系统时间与电池电量显示区、计数结果处理区(自动打印 / 保存选择)

2.系统设置：在主界面找到 “设置” 按钮，进入系统设置界面;可设置单次采样时间(单位秒，通常设 60 秒)、启动延迟(气泵开启到计数间隔，单位秒)、单次采集间隔(每次采集间隔时间，单位秒);单位设置支持立方米(m³)、立方英尺(ft³)，可联系厂家添加其他单位;语言设置支持中文、英文切换;可修改当前机器时间;报警设置可根据需求设置洁净度等级报警参数，设置完成后点击 “写入设置” 保存

3.数据查询与打印：

◦数据查询：点击主界面 “历史记录” 按钮，进入数据列表界面，列表显示所有使能数据保存的测量数据，可查看测量时间、地点、UCL 计算标准、洁净度等级等信息;点击列表中某条数据，进入数据报表页面，查看洁净度检测报表(含检测时间、标准、各粒径粒子最大值 / 平均值 / 标准误差、置信度、洁净等级等)与粒子计数原始数据(采集点、次数、各通道粒径检测信息等)

◦数据打印：可在主界面计数结果处理区选择 “自动打印”，测量完成后自动打印报表;也可在数据报表页面点击 “打印数据”，打印对应数据;打印机为热敏打印机，默认打印相关计算标准规定数据，打印样式包含采样时间、地点、计算标准、采样流量、粒子 max/UCL 值、洁净度等信息

4.数据导出：将 U 盘插入机器前面板 USB 接口，在数据列表界面点击 “导出数据” 按钮，即可将所需数据导出到 U 盘;部分型号(如 HM-CL2)可选配 RS232、USB 接口，直接通过电脑进行数据导出

5.连接服务器：通过 WIFI 或网线将机器接入网络，进而连接数据服务器;该功能定制性强，具体操作需联系公司技术人员获取指导

十二、样品检测步骤

1.检测前准备：将仪器放置在待检测洁净室(区)合适位置，确保环境符合仪器使用条件(温度 15-35℃、湿度 10-85% RH);连接好采样架，安装好等动力学采样器;若长时间未使用仪器，先进行充电;检测前需进行仪器自清洁，用短管连接采样口和自净器，在主界面点击 “开始自洁净” 按钮，机器开启气泵并设置 10 分钟采样时长，当六通道计数值保持不变或为 0 持续 1 分钟左右，内部测量气路清理干净;若 10 分钟未完成自清洁，需检查空气过滤器是否失效或内部气路是否漏气

2.普通测量：在主界面点击 “采集信息设置” 按钮，在计算标准选项中选择 “无”;设置测量次数(根据需求设定单次或多次)，确认测量地点(可输入当前洁净室标识信息);设置完成后点击 “确认”，回到主界面点击 “启动”，仪器开始普通测量;普通测量仅检测当前点位粒子数量和浓度，不生成置信度报表，测量过程中可在主界面查看实时数据，测量完成后数据可选择保存或打印

3.标准测量：点击主界面 “采集信息设置” 按钮，在洁净度计算标准中选择所需标准(国标、ISO、209E，可联系厂家增加新标准);选择气流状态(静态或动态，静态测量时室内测试人员不超过 2 人);输入测量地点信息;设置单点测量次数和测量点个数(洁净室采样点数不少于 2 点，总采样次数不少于 5 次，用于 UCL 计算);设置完成点击 “确认”，返回主界面点击 “启动”，仪器开始标准测量;测量过程中，仪器按设定点位和次数采样，自动计算 95% 置信上限(UCL);测量完成后，可在历史记录中查看详细报表(含各点位、各次数数据，以及洁净度等级判定结果)，支持打印和导出数据
