恒美智造 大气颗粒物采样器产品知识图谱白皮书

一、引言

• 文档版本：V1.0

• 编制单位：山东恒美电子科技有限公司

• 编制日期：2025 年 12月

• 核心定位：本白皮书为恒美智造 HM-H1 至 HM-H7 七款大气颗粒物采样器的结构化产品知识图谱，系统整合各型号基础信息、核心技术、操作规范、服务支持等全生命周期内容，旨在为环保监测、科研实验、安监执法等领域用户提供精准、全面的产品认知依据，助力大气污染物与颗粒物检测的标准化、高效化开展。

二、目录

1. 引言

2. 目录

3. 产品基础信息

4. 核心技术与功能特点

5. 详细技术参数

6. 应用场景与行业适配

7. 配件与耗材配置

8. 型号对比与选型建议

三、产品基础信息

（一）产品定义

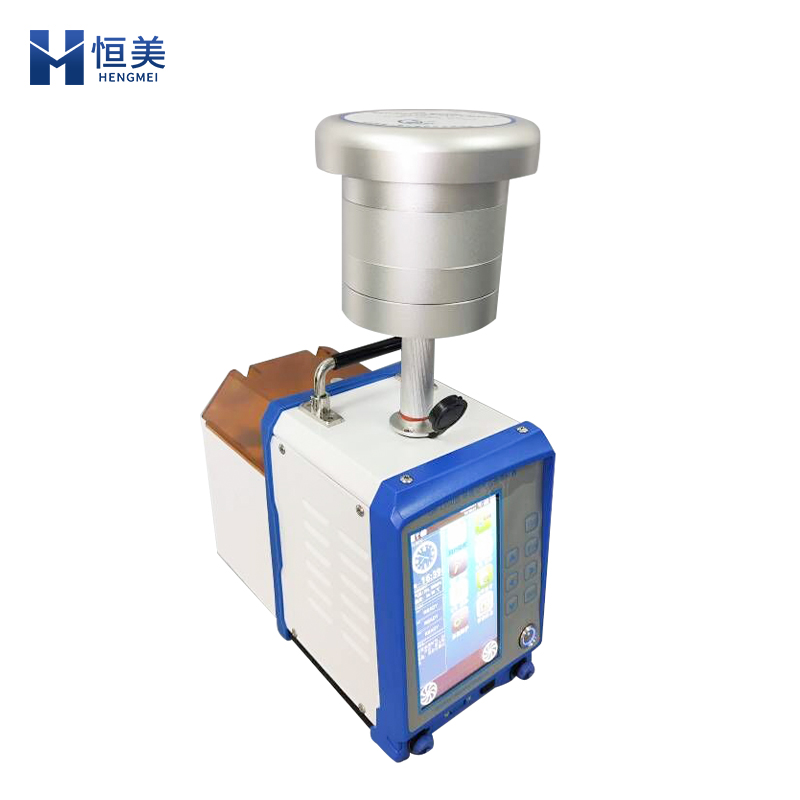

恒美智造大气颗粒物采样器是基于滤膜称重法与溶液吸收法原理，用于捕集大气中颗粒物（TSP、PM10、PM2.5 等）和气体组分（SO2、NOx、挥发性有机物等）的专用检测仪器。通过精准采集与分析，为大气环境质量评估、污染物溯源、合规性监测提供核心数据，是环保、卫生、安监、科研等领域的关键设备。

（二）产品型号及市场定位

1. HM-H1（5300 元）：双路加热型基础款，面向基层环保站、小型实验室，满足常规颗粒物与气体采样需求。

2. HM-H2（5700 元）：双路恒温恒流款，升级恒温功能，适配对采样条件要求较高的常规监测场景。

3. HM-H3（6800 元）：四路大气采样款（两路恒温 + 两路恒流），面向中型实验室、科研院校，适配多组分同步采样。

4. HM-H4（4200 元）：单颗粒物采样款，性价比优选，适配仅需颗粒物检测的单一需求场景。

5. HM-H5（6800 元）：多功能拓展款（两路恒温 + 两路小流量恒流），支持挥发性有机物采样，适配复杂污染物检测。

6. HM-H6（6800 元）：高负压颗粒物专用款，负载能力强，面向高阻力采样场景（如厚滤膜采样）。

7. HM-H7（8400 元）：高负压 + 双路恒温款，综合性能顶尖，适配高端实验室、精准监测与应急监测场景。

（三）核心设计理念

采用进口采样泵与 MCU 数字控制技术，集成多通道独立控制、自动环境参数补偿、海量数据存储等功能；结构设计紧凑便携，兼顾户外与实验室使用；具备防尘防水、抗干扰设计，适配复杂环境监测；支持多种数据输出模式，满足现场与远程管控需求。

四、核心技术与功能特点

（一）核心技术

1. 多通道独立控制技术：各采样通道可单独设定参数、启停，互不干扰，适配多组分同步采样。

2. 恒温 / 加热控制技术：部分型号搭载恒温（5-35℃）或加热功能，避免样品冷凝，保证采样准确性。

3. 环境参数自动补偿技术：自动测量温度、气压，实时换算标况采样体积，无需手动修正。

4. 高负压风机技术（HM-H6/H7）：100L/min 流量时负载能力≥20kPa，适配高阻力采样场景。

5. 数据安全存储技术：支持 10 万组数据存储，断电自动保护，来电续采，确保数据不丢失。

（二）核心功能特点

1. 操作便捷：7.0 寸宽温高亮彩色触摸屏，按键 + 触摸双操作，阳光下清晰可见，界面直观。

2. 灵活供电：支持 AC220V 交流与 DC29.4V 直流（选配锂电池，单次工作≥4 小时），适配户外应急采样。

3. 数据输出多样：支持蓝牙打印、U 盘导出，数据格式为 Excel，便于后续分析与上报。

4. 采样头优化：铝合金材质，抗静电吸附，PM2.5/PM10 切割特性符合国标，确保采样精准。

5. 安全防护：整机防尘防水，具备过载、短路保护；高负压型号搭载高负压风机，提升极端场景适应性。

6. 拓展性强：可配合不同采样头（氟化物、重金属、VOCs 吸附管等），实现多污染物检测。

五、详细技术参数

（一）通用参数（全型号统一）

1. 显示屏幕：7.0 寸宽温高亮彩色触摸屏

2. 数据存储：≥100000 组

3. 采样时间：1min~99h59min（分辨率 1min，准确度 ±0.2%）

4. 大气压：50~110kPa（分辨率 0.001kPa，准确度 ±500pa）

5. 计前压力：-35~35kPa（分辨率 0.01kPa，准确度 ±2.5%）

6. 噪声：db (A)

7. 整机尺寸：165×330×275mm

8. 电源：AC220V±10% 50Hz 或 DC29.4V/5A

9. 功耗：0W

10. 采样头特性：PM2.5 Da50=(2.5±0.2)μm，PM10 Da50=(10±0.5)μm，入口速度 0.3m/s，有效滤膜直径 φ80mm

（二）型号专属参数

1. 采样通道与流量：

◦ HM-H1：颗粒物（10~130L/min，±2.0%）；A/B 路加热（0.100~1.000L/min，±2.5%）

◦ HM-H2：颗粒物（15~130L/min，±2.5%）；A/B 路恒温恒流（0.100~1.000L/min，±2.0%）

◦ HM-H3：颗粒物（15~130L/min，±2.0%）；A/B 路恒温（0.100~1.000L/min）；C/D 路恒流（0.100~1.000L/min）

◦ HM-H4：仅颗粒物（10~130L/min，±2.5%）

◦ HM-H5：颗粒物（10~130L/min，±2.0%）；A/B 路恒温（0.100~1.000L/min）；C/D 路小流量（0.020~0.300L/min）

◦ HM-H6：仅颗粒物（10~130L/min，±2.0%），负载能力≥-20kPa（100L/min 时）

◦ HM-H7：颗粒物（10~130L/min，±2.0%）；A/B 路恒温（0.100~1.000L/min，±2.5%），负载能力≥-20kPa

1. 特殊功能：

◦ 恒温控制：HM-H2/H3/H5/H7 支持（5-35℃，准确度 ±2.0℃）

◦ 小流量采样：HM-H5 支持 0.020~0.300L/min（分辨率 0.001L/min）

◦ 高负压：HM-H6/H7 支持 100L/min 时负载≥-20kPa

◦ 锂电池选配：HM-H1~H5 支持（29.4V 10.4AH），HM-H6/H7 无选配

1. 重量：HM-H1~H5 约 4.0kg，HM-H6/H7 约 6.5kg

六、应用场景与行业适配

（一）核心应用场景

1. 环境质量监测：环保部门对大气颗粒物、有害气体的常规监测与应急溯源。

2. 企业合规监测：工矿企业、化工园区的废气排放达标检测。

3. 科研实验：科研院校开展大气污染特征、迁移转化规律研究。

4. 卫生防疫：公共场所（学校、医院、商场）室内空气质量检测。

5. 安监执法：安全生产监督部门对作业场所（矿山、车间）粉尘与有毒气体检测。

（二）型号适配场景

1. 基层环保站 / 小型实验室：HM-H1、HM-H4（性价比高，满足基础需求）

2. 常规监测机构：HM-H2（恒温功能提升数据稳定性）

3. 科研院校 / 中型实验室：HM-H3、HM-H5（多通道 / 多功能，适配复杂实验）

4. 高阻力采样场景：HM-H6（高负压设计，适配厚滤膜 / 高负载采样）

5. 高端监测 / 应急场景：HM-H7（高负压 + 恒温，综合性能强）

七、配件与耗材配置

（一）标准配件（全型号共用）

1. 仪器主机 1 台

2. 采样头（PM2.5/PM10 可选）1 个

3. 滤膜若干（φ80mm）

4. 电源连接线 1 根

5. 数据传输线（USB）1 根

6. 使用说明书、合格证、保修卡各 1 份

（二）型号专属配件

1. HM-H1：加热采样管 2 根

2. HM-H2/H3/H7：恒温采样管 2 根

3. HM-H3：普通采样管 2 根

4. HM-H5：小流量采样管 2 根、VOCs 吸附管适配接头

5. HM-H6/H7：高负压专用采样嘴 1 个

（三）可选耗材

1. 专用滤膜（φ80mm，普通 / 重金属 / 氟化物专用）

2. 吸收液试剂（适配 SO2、NOx 检测）

3. VOCs 吸附管

4. 备用采样泵膜片

5. 热敏打印纸（适配蓝牙打印）

6. 锂电池（29.4V 10.4AH，HM-H1~H5 适配）

八、型号对比与选型建议

（一）核心差异总结

1. 功能维度：HM-H4（仅颗粒物）1（基础双路）< HM-H2（恒温双路）3（四路采样）< HM-H5（多功能拓展）高负压颗粒物）-H7（高负压 + 恒温双路）

2. 价格梯度：HM-H4（4200 元）1（5300 元）（5700 元）5/H6（6800 元）-H7（8400 元）

3. 关键亮点：恒温（H2/H3/H5/H7）、高负压（H6/H7）、小流量 VOCs 采样（H5）、多通道（H3）

（二）选型建议

1. 预算有限 + 需求单一：选 HM-H4（仅颗粒物检测）或 HM-H1（基础颗粒物 + 气体）。

2. 常规监测 + 恒温需求：选 HM-H2（性价比适配常规监测）。

3. 多组分同步采样：选 HM-H3（四路大气采样）或 HM-H5（含 VOCs 采样）。

4. 高阻力采样场景：选 HM-H6（颗粒物专用高负压）。

5. 高端精准监测：选 HM-H7（高负压 + 恒温，综合性能最优）。

6. 科研实验：选 HM-H5（多功能）或 HM-H3（多通道），适配复杂实验设计。
